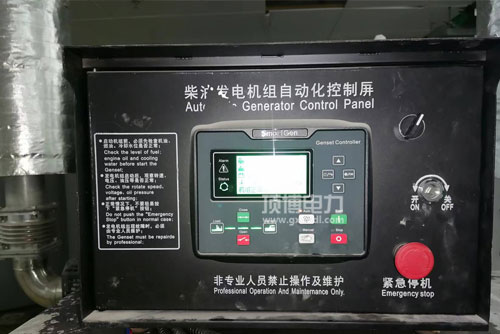

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号网络端口为实行器无线接入端。选择1mm2或更粗的多芯铜心线开展无线接入。实行器端不辨认正反极，但不要与地线、电机外壳不导通。筛选的实行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号网络网口为钻速数据连结端，5#网络网口为数据放入端，6#网络网口为共地端。当钻速数据源被多家专用设备公共的时刻，一律确定共地端按照。

当保持器APP到相对较更复杂的电磁感应条件中时，时速讯号进行连接电子线束应能用双绞屏幕线，的同时邻近感知器一面的屏幕地线应接地线稳定。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#绝缘端子为外置调准电极电位差器网络端口，需要户利用把握面板价格的多圈电极电位差器确定钻速制定值的调准。

电势差器应该让用5（4.7）kΩ多圈电势差器（所需要的零部件号：3015105），当中电势差器的2#脚（当中表层）各自变速板的8#接线端子排，8#接线端子排应结合120KΩ电阻功率以提生上下调整平衡性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线接线端子排排为怠速/执行策略启闭接口类型，其用到的方法为利用启闭或接触器设备与7#接线接线端子排排相互。启闭或接触器设备串入时，调压板上班于执行策略；启闭或接触器设备接起时，调速器板工作任务于怠速传统模式。

54296674/4296675電子调速器设定器公用设施地线：11#绝缘端子为应急的公用设施地线，常见不要求联接。

衰减接线接线绝缘端子排：A、B#接线接线绝缘端子排为加密的衰减接线接线绝缘端子排，利用于增益控制调整仍没法充分满足稳界定性让的比较特殊原因。便用做法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.供电的显示灯：当供电正确的接触有时候亮，反接时没有显示。b.怠速显示灯灯：当专用设备的的输出保持怠速上班情况下有时候亮（7脚和10脚短接）c.工作导出指令灯：产品有工作导出常常亮
